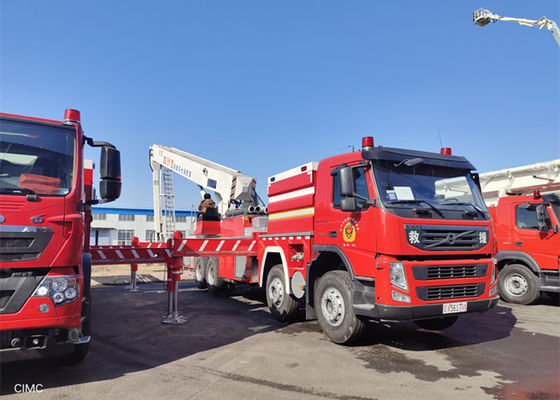

42600kg كتلة كاملة 60m منصة إطفاء جوية M الكابينة 1 + 1 مقعد H Style Outrigger
شاحنة إطفاء الحرائق DG70Aerial Platform هي أكثر شاحنات مكافحة الحرائق تقدمًا على مستوى العالم والتي تعتمد تقنية التحكم الآلي المحوسبة PLC وهي فعالة للغاية وآمنة لتطبيق الإنقاذ ومكافحة الحرائق خاصة للمباني الشاهقة في المدينة والصناعات النفطية.تم تصميم نظام التحكم الهيدروليكي والكهربائي وفقًا لأحدث المعايير الدولية ، لضمان الأداء الوظيفي الجيد والاستقرار والسلامة والموثوقية ، وجعل هذا السلم الدوار هو الحل النهائي لمكافحة الحرائق وإنقاذ المدن الكبرى والمناطق الحضرية والريفية .
| طراز السيارة | DG70 | ||||
| الهيكل | الهيكل | VOLVO FM540 84R (صنع في أوروبا) | |||
| القيادة | 8 × 4 | ||||
| قاعدة العجلات | 1995 + 4205 + 1370 ملم | ||||
| محرك | معيار الانبعاث الأوروبي الخامس | ||||
| قوة | 540 حصان / 397 كيلو واط / 1450-1،900 دورة في الدقيقة | ||||
| سعة المحرك | 11.946 لتر | ||||
| خزان الوقود | خزان 315 لتر | ||||
| خزان اليوريا | خزان اليوريا Adblue سعة 48 لترًا | ||||
| إطار العجلة |
العجلة الأمامية: 385/65 R22.5 (4 قطع) العجلة الخلفية: 315/80 R22.5 (9 قطع) الإطارات الاحتياطية هي نفسها مع عجلة القيادة |
||||
| صندوق البطارية | مولد 110 أمبير ، بطارية 2 × 12 فولت / 170 أمبير | ||||
| سيارة أجرة | M- الكابينة ، 1 + 1 جلوس | ||||
|
كابينة أمان فولفو من النوع المائل الهيدروليكي ، مقعد السائق المريح (التعليق) ، الطلاء الأحمر الناري ، الراديو ، مشغل الأقراص المدمجة ، نظام تكييف الهواء الساخن والبارد ، قفل الباب المركزي ، الأبواب والنوافذ الكهربائية ، مرآة الرؤية الخلفية الكهربائية ، مرآة الرؤية الأمامية ، حاجب القيادة في الهواء الطلق ، حزام الأمان. نظام التوجيه المعزز المتكامل ، ونظام التحكم في السرعة ، ونظام المراقبة في الوقت الفعلي لتشغيل السيارة ، والتسخين المسبق لبدء تشغيل المحرك ، وجهاز التحذير العكسي ، وفاصل الزيت والماء لنظام الوقود ، ومجفف هواء الفرامل ، إلخ. |
|||||
| البعد: (L × W × H) | 13600 × 2500 × 3900 مم | ||||
| الكتلة الكاملة | 42600 كجم | ||||
| ماكس الجري | ≥ 85 كم / ساعة | ||||
| مداد | بنية | نمط H | |||
| طولي | 8690 ملم | ||||
| مستعرض | 7035 ملم | ||||
| تسوية الركيزة | تسوية تلقائية + تسوية يدوية | ||||
| تحميل قفص العمل | 500 كجم | ||||
| الأعلى.ارتفاع العمل | 70 م | ||||
| الأعلى.نصف قطر العمل | 24 م | ||||
| هيكل الازدهار | ذراع تلسكوبي 6 down + 2 ذراع تلسكوبي | ||||
| زاوية عمل الازدهار |
ذراع سفلي 0 درجة ——88 درجة ذراع ألسفل وأعلى من 0 درجة ——170 درجة |
||||
| نطاق الدوران | |||||
| مداد تمديد الوقت | ≤50s | ||||
الخصائص الرئيسية
1) آلية الدعم
يتم استخدام ذراع الامتداد على شكل H في الشاحنة ، وهو مصنوع من سبائك الصلب عالية القوة ؛العارضة الفرعية عبارة عن إطار صندوقي يتم لحامه بواسطة لوح فولاذي عالي الكثافة بالسحب البارد ، وبالتالي يضمن أمان وموثوقية آلية الدعم.
2) آلية القرص الدوار و Luffing
يتم تشغيل المضخة الهيدروليكية الرئيسية بواسطة PTO لإنتاج الضغط لتشغيل الآلية الهيدروليكية.تتكون آلية الدوران من آلية نقل تروس كوكبية ، ومجموعة من أجهزة الفرامل ومحرك هيدروليكي عالي السرعة ، والهيكل العام مدمج ، وسهل الصيانة ، وصغر الحجم وخفيف الوزن.يتم تشغيل القرص الدوار بواسطة مخفض كوكبي ، ومحرك هيدروليكي ، وآلية دوران ذاتية القفل موثوقة.تتكون آلية الرفع من أسطوانات هيدروليكية مزدوجة الفعل ، وصمام توازن ؛التركيبة المُحسَّنة لإجراء مزامنة جيدة وموثوقية جيدة.
